Эмулятор катализатора KIA MAGENTIS 2.7 V6 2005 АКПП

Эмулятор катализатора KIA MAGENTIS 2.7 V6 2005 АКПП

стандартная ошибка — неэффективность катализатора P0420 . Возникла из-за отказа докатализаторного датчика кислорода и ездой с неисправным датчиком длительное время. Датчик кислорода был заменен , но катализатор уже выработал свой ресурс .

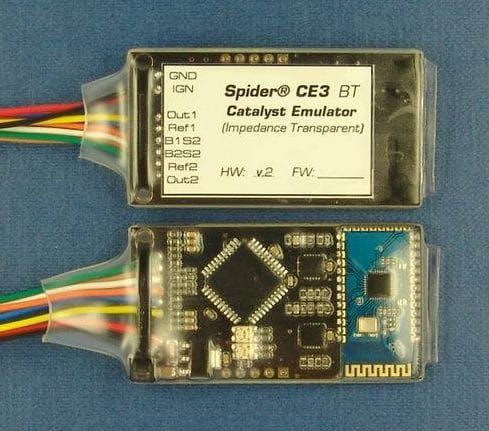

Было принято решение взять сигнал от первых датчиков кислорода и установить двухканальный эмулятор работы катализатора Spider CE3-BT

  • Монтаж выполнен в жгуте блока управления двигателем , все необходимые провода находятся на одном разъеме .Входы первого канала эмулятора подключаем к b1s1 ( выход датчика и сигнальная земля ) ( оранжевый и синий провод эмулятора )
  • режем провод от b1s2 и выход эмулятора ( желтый провод ) подключаем к блоку управления двигателем.
  • Входы второго канала эмулятора подключаем к b2s1 ( выход датчика и сигнальная земля ) ( белый и зеленый провод эмулятора )
    подключаем к блоку управления двигателем.
  • режем провод от b2s2 и выход эмулятора подключаем к блоку управления
  • находим сигнал зажигания и минус блока управления — подключаем красный и черный провод соответственно

Расположение блока управления и разъема — подключения проводим на С02/C201-2TCM
